Pannelli da copertura OYSTER ® - pannello curvo

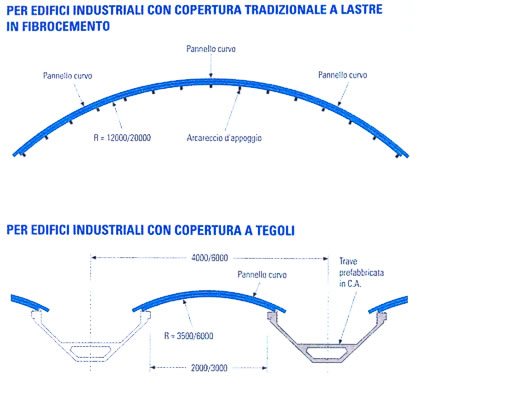

Pannello sandwich metallico con strato isolante in poliuretano o in poliuretano e lana di roccia ed asse longitudinale curvo per coperture di fabbricati industriali e civili, con raggio di curvatura variabile da 3500 mm a 20000 mm. Il pannello OYSTER® adatto per edifici industriali con copertura tradizionale a lastra in fibrocemento di lunghezza variabile tra 1,22 e 2,44 mt e raggio di curvatura compreso tra 12 e 20 mt. Il nuovo pannello è una soluzione coibentata in sostituzione di tali lastre. Adatto anche per edifici industriali con copertura a tegoli, costituita da travi portanti prefabbricate in cemento armato o cemento precompresso poste ad un interasse usuale di 4/6 mt. collegate fra di loro da elementi curvi. Il montaggio avviene con luce libera pari generalmente a circa 2÷3 mt. Il fissaggio delle estremità alle strutture portanti avviene mediante apposite staffe in acciaio. Tradizionalmente questi elementi curvi sono costituiti da lamiere grecate oppure da lastre in fibrocemento. L’OYSTER® rappresenta una soluzione alternativa monolitica con un’elevata prestazione meccanica ed un elevato potere coibente, ed è prodotto in tre versioni: OYSTER® - OYSTER® FIRE - OYSTER® FIRE SOUND.

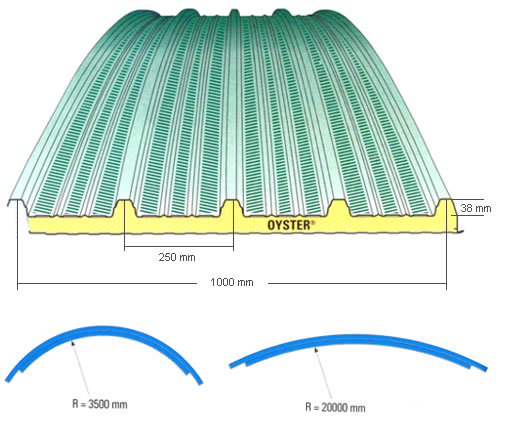

Caratteristiche tecniche

Lunghezza massima lamiera esterna 6 mt.
Raggio di curvatura variabile 3,5 ÷ 20 mt.
Passo utile 1000 mm.
Spessore fuori greca 40 mm. 50 mm. 60 mm.

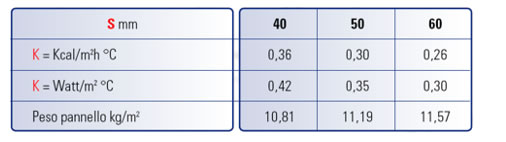

Trasmittanza termica e pesi unitari pannelli

Tabella dei carichi ammissibili (campata singola e multipla)

tabella Oyster.pdf (1,492.28 Kb)
